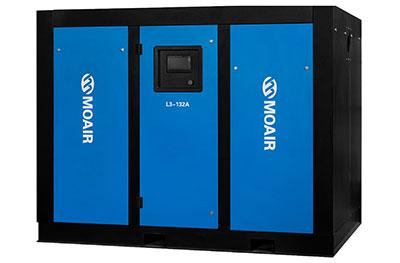

ضاغط هواء حلزوني مع محرك مغناطيسي دائم الحركة فئة MSE
ضاغط هواء حلزوني مع محرك مغناطيسي دائم الحركة فئة MSE
الوصف
الطاقة الرئيسية لضاغط الهواء الحلزوني الدوار المتغير السرعة من فئة MSE تتراوح من 7.5 ك.و إلى 250 ك.و، يتراوح نقل الهواء من 0.92 متر مكعب / دقيقة إلى 45 متر مكعب / دقيقة. يتراوح ضغط الهواء من 6 بار إلى 10 بار.
يمكن لضاغط هواء حلزوني مع محرك مغناطيسي دائم الحركة فئة MSE تلبية الاحتياجات المختلفة للعملاء بغض النظر عن مجال الاستخدام .
إن ضاغط الهواء الحلزوني مع محرك مغناطيسي دائم الحركة فئة MSE يتميزبالهيكل المدمج، ومستوى أقل من الضجيج وارتفاع كفاءة الطاقة. تستخدم هذه الوحدات على نطاق واسع في الآلات، والصناعات الخفيفة، والمنسوجات، وإنتاج الأغذية والمناولة، والبترول، والصناعات الكيماوية ، والتعدين، والطاقة الكهربائية، ومجال البناء، والبحوث الطبية والاستخدامات الصناعية الأخرى.
المواصفات
الموديل
الطاقة
نقل الهواء / ضغط التفريغ
قطر أنبوب المخرج
(kW)
(m3/min) / (Mpa)
MSE7.5A
7.5
1.31/0.6
1.13/0.7
1.11/0.8
0.92/1.0
/
G3/4
MSE11A
11
2.17/0.6
1.74/0.7
1.70/0.8
1.45/1.0
/
G1
MSE15A
15
2.89/0.6
2.29/0.7
2.21/0.8
1.96/1.0
/
G1
MSE22A
22
4.08/0.6
3.76/0.7
3.69/0.8
3.09/1.0
/
G11/4
MSE30A
30
6.18/0.6
5.72/0.7
5.39/0.8
4.68/1.0
/
G11/2
MSE37A
37
7.45/0.6
6.87/0.7
6.65/0.8
5.67/1.0
/
G11/2
MSE45A
45
9.27/0.6
8.78/0.7
8.46/0.8
7.39/1.0
/
G21/2
MSE55A
55
11.65/0.6
10.00/0.7
9.90/0.8
8.54/1.0
/
G21/2
MSE75A
75
14.37/0.6
13.35/0.7
13.25/0.8
11.77/1.0
/
G21/2
MSE90A
90
19.11/0.6
17.72/0.7
16.31/0.8
14.08/1.0
/
DN65
MSE110A
110
21.92/0.6
20.12/0.7
20.05/0.8
16.65/1.0
/
DN65
MSE132A
132
27.01/0.6
23.73/0.7
23.54/0.8
20.85/1.0
/
DN65
MSE250A
250
45.00/0.6
44.00/0.7
43.00/0.8
38.50/1.0
35.00/1.25
DN100
المكونات الأساسية
المحرك المغناطيسي الدائم
يتم توصيل محرك PM و الدوار الذكري مباشرة على عمود واحد، مما يمنع فقدان كفاءة النقل لأن الماكينة لا تتطلب علبة تروس أو حزام.
يتميز محرك PM بأداء ممتاز ويجعل كفاءة المحرك عالية عند التردد المنخفض وعند تشغيله على سرعة منخفضة
يتميز تصميم المغناطيس المتكامل الدائم بالأداء العالي والهيكل الدوّار الخاص، فعالية محرك PM أكبر بـ 30% مقارنة بمحركات الحث من نفس الحجم.
يحتوي محرك PM على نظام تبريد مستقل بالهواء بدون الحاجة إلى أنظمة تبريد إضافية.
الجزء الثابت للمحرك له سلك مطلي بالمينا مقاوم للتآكل والذي تم تصميمه خصيصًا لمحولات التردد، ويتميز بخصائص عزل ممتازة وعمر خدمة طويل.
تصميم محرك PM مغلق بالكامل، وبالتالي منع تسرب زيت التشحيم.

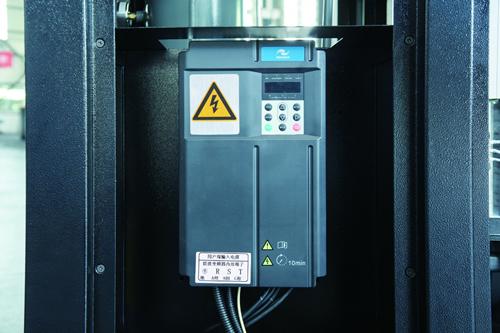

عاكس التردد Inovance
لا يحتاج عاكس التردد إلى توصيله مباشرة بالطاقة، مما يجعل عملية التثبيت سريعة وسهلة.
عاكس التردد لديه مخرج عالي السرعة متحكم به عن طريق الناقلات، مما يجعله يتميز بالدقة العالية عند السرعة الثابتة.
يوجد مفاعل DC داخلي (built-in) .
العاكس التردد دارة كبح داخلية (built-in) .
عاكس التردد يتميز بشبكة خدمات ما بعد البيع عالمية .
تفاصيل أكثر

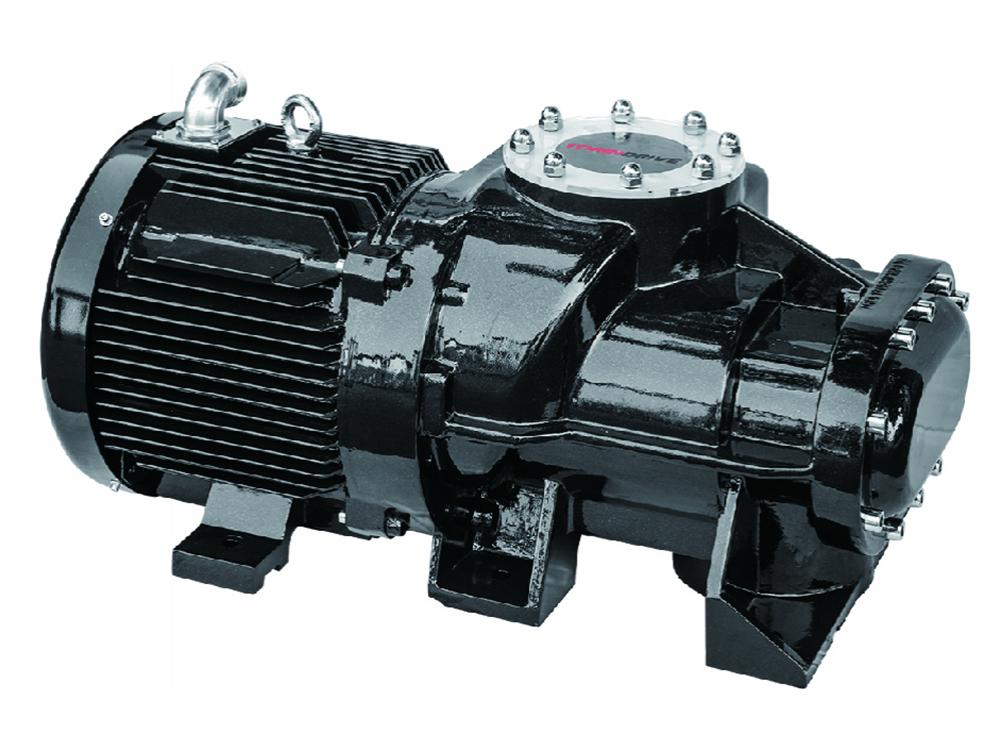

المحرك الرئيسي

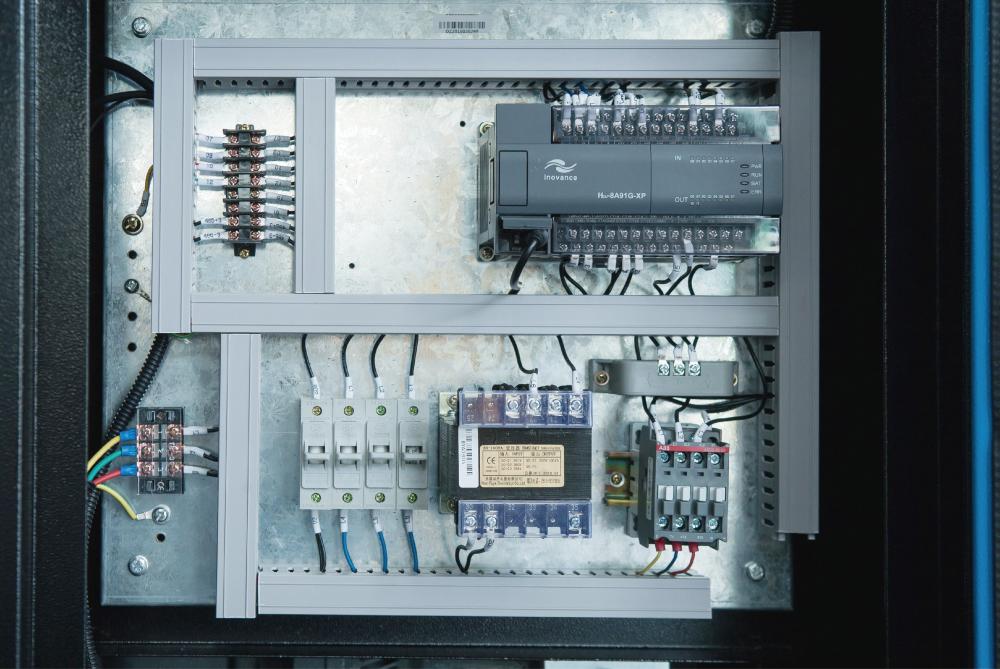

التحكم الكهربائي

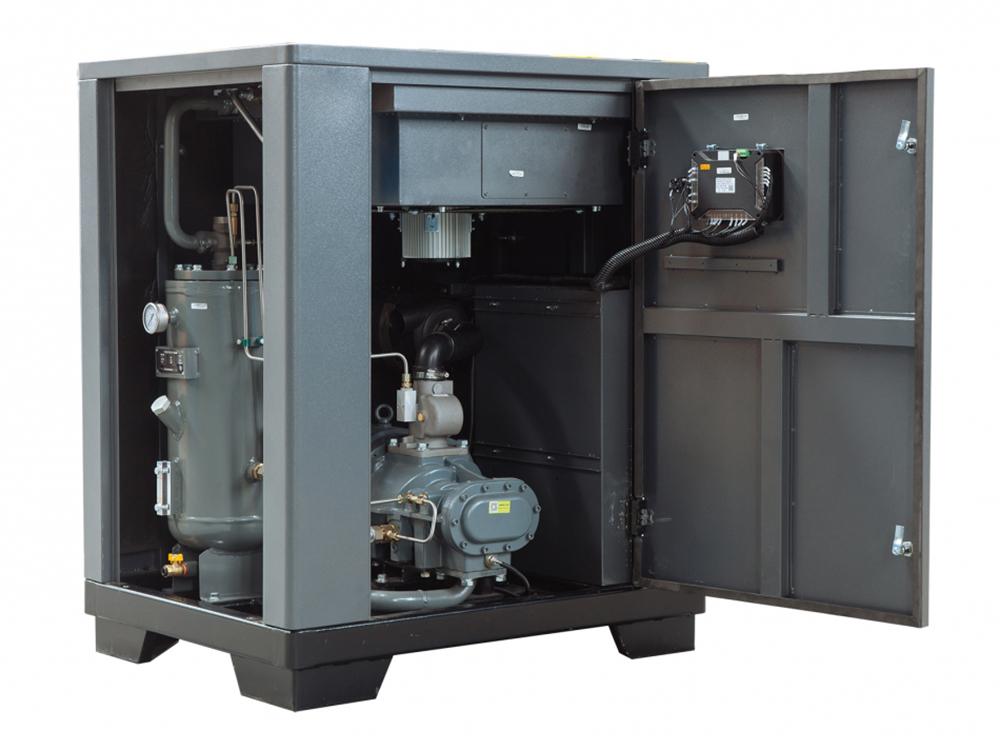

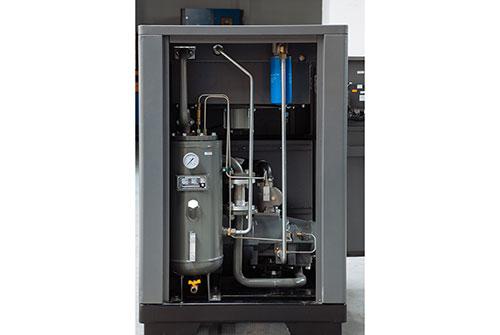

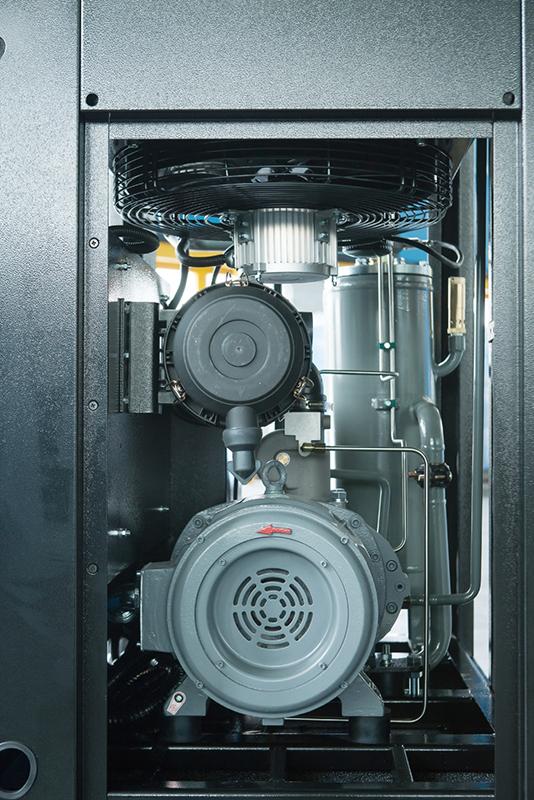

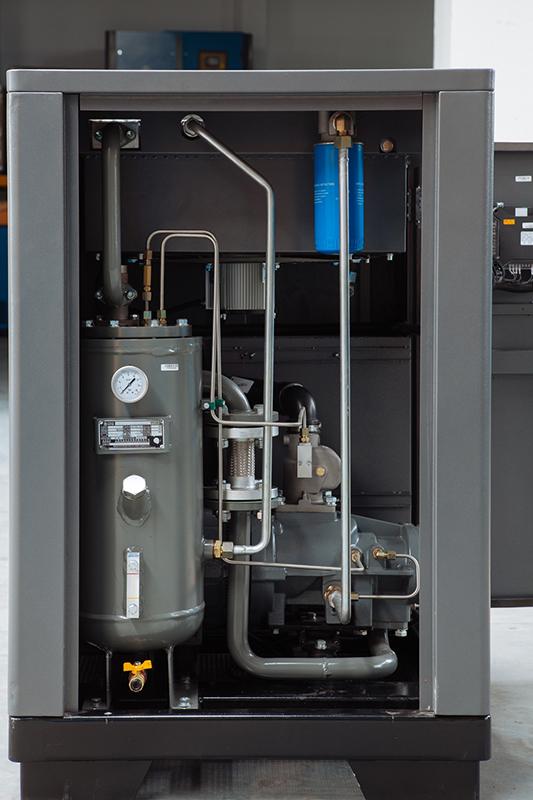

التركيب الداخلي

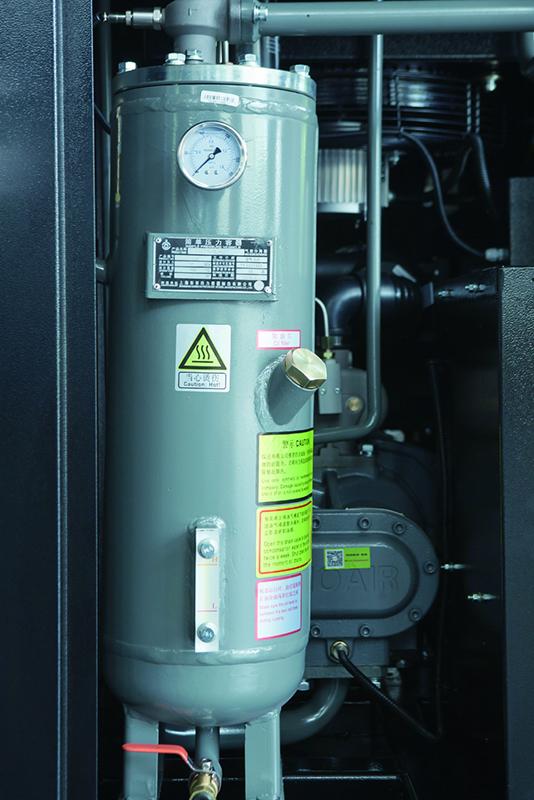

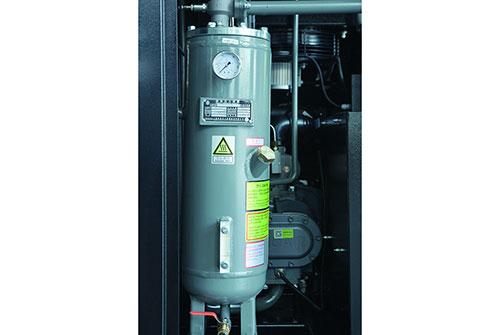

خزات زيت الهواء

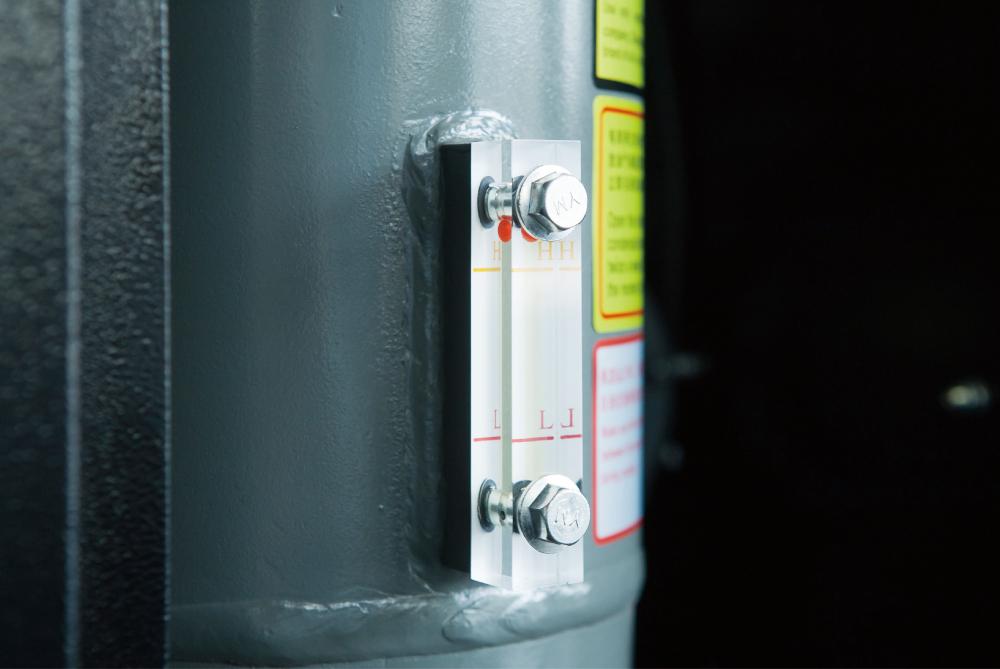

زجاجة مستوى الزيت
الميزات
تم تجهيز ضاغط الهواء الحلزوني بجهاز رنين مغناطيسي دائم التزامن تم تصنيعه بشكل مستقل من قبل شركة MOAIR ، يمكنه توفير ما يصل إلى 15% من الطاقة مقارنة مع الضاغط الحلزوني ذو عاكس التردد غير المتزامن ويوفر 30% من الطاقة مقارنة مع الضاغط الحلزوني العادي .
مع بدء عملية التشغيل السلسة والناعمة، فإن القيم الفورية للتيار الكهربائي عند بدء تشغيل المحرك يتم تجاهلها إلى حد كبير، وبالتالي تحمي المحرك والأجزاء الأخرى لضاغط الهواء
الهيكل للضاغط محكم الإغلاق، مما يوفر مساحة كبيرة. كما أن حجم محرك المغناطيس الدائم المتزامن أصغر من المحرك العادي.
تصميم الضاغط مناسب لعزل دارة الزيت والمكونات الكهربائية، لهذا فهو أكثر أمانا.
أجزاء من خراطيم التفلون والأنابيب الفولاذية تقلل من الاهتزاز والضوضاء بشكل فعال
محرك مغناطيس دائم عالي الكفاءة، عمر المحرك المغناطيسي الدائم أكثر من 15 سنة.
مع ميزة العرض الذكي، يمكن للمستخدمين استعراض مدة التشغيل. عملية التشغيل البسيطة والسهلة ستضفي المزيد من الراحة عند الاستخدام .
ضاغط الهواء الحلزوني من فئة MSE لديه درجة عالية من الأمان ويمكننا أن نقدم لك منتج ذو حماية م IP23 و IP51.
جميع منتجاتنا حاصلة على شهادة CE.
مبدأ توفير الطاقة
· تكنولوجيا المحرك المغناطيسي الدائم والمتزامن ذو الكفاءة العالية ومحرك الحث غير التقليدي، جميعها حصلت على على براءة اختراع مع 100% كفاءة نقل.
· الضاغط يتناسب تماما مع المحول، يمكن لضاغط الهواء تغيير السرعة تلقائيا للحفاظ على حالة تشغيل مثالية وتقليل فقدان الطاقة.
